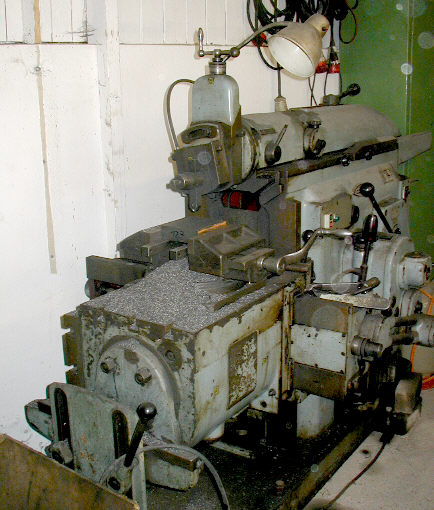

Maschinenkarte Schnellhobler

HUB 560mm Querverstellung 620mm

Benennung: Schnellhobler Baumuster: MSZ

aus NVA Chemnitz Baujahr:1976

Liefer Fabrik. Nr.

Flächenbedarf L x B x H ca. 1, 5 x 2,50 x 1,5 m

Gewicht: ca. 2200 kg

Maschinenschild !

Hersteller: SZFRSZAMGEPIPARIMUVEK

Made in Ungarn

MSZ Fabrik. Nr. 805 Baujahr 1976 max. 10 A 380V 50 Hz

max. Leistung 4,3 KW

GEN-REP NVA Ei G Chemnitz 0257/ Wurde über VEBEG eingekauft !

Arbeitsbereich:

Tisch hat zwei Aufspannmöglichkeiten !

1. fest in Hubachse schwenkbar ! nach oben in Eilgang und Vorschub fahrbar ! Tisch ca. 560 x 400mm

2. Tisch zu Hubachse neigbar und schwenkbar ! 410x300mm

Fahrweg Hub 560 mm

Abstand Stößel zu Tisch: 30- 370 mm

Fahrweg y 620mm

Hub Oberschlitten 115mm mit Abhebung des Stahls und Vorschub Einstellung ab 0,02mm je Doppel Hub

Hubzahl 12/18/25/35/50/70/100/140

Vorschub Tisch / in Y und Z 0,15 -2mm

Eilgang Tisch in Y und Z !

Bemerkung: Maschine in sehr guten Zustand ist wenig gelaufen. Nur bei einigen Serienteile um eine genaue Planfläche zu erhalten. Wir haben die Maschine seit 1996 ca. 300 Stunden genutzt . Unser Vorgänger war die NVA Chemnitz ! Wir hatten andere Maschinen gekauft . Da diese in einem fast neuwertigem Zustand war wurde dies in eine Bliz Aktion hinzugekauft! Die Führungen sind Einwandfrei . Die zu erzielende Ebenheit einer Platte von 200x200 mm liegt unter 0,05mm

Zubehör: keine

ohne Schraubstock zentrisch 220x50x200 mm
