NOGA Kühlmittel-Sprühsystem MINI-COOL
MC1700 Divers.

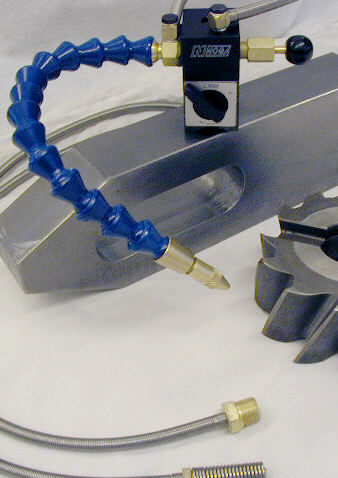

Bild Verkauf ohne (Spanneisen und Fräser)!
NOGA Kühlmittel Sprühsysteme MINI-COOL mit Magnetfuß
zur optimalen und sparsamen Verteilung von Kühlmittel
punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung
Magnetfuß ,separater ein und Ausschalter
Wir lagern MC1700 und ändern diese auf Wunsch
Andere Ausführungen werden mit original NOGA Teile, zusammengestellt.
Die Gelenkschläuche können mit 14,19 oder 29 Elemente geliefert werden.
Länge 264/334/479mm
Dies wird mit MC17.. / MC18.. oder MC20.. bezeichnet.
Die Ansaugleitung oder Luftleitung kann in 1m oder 2m geliefert werden.

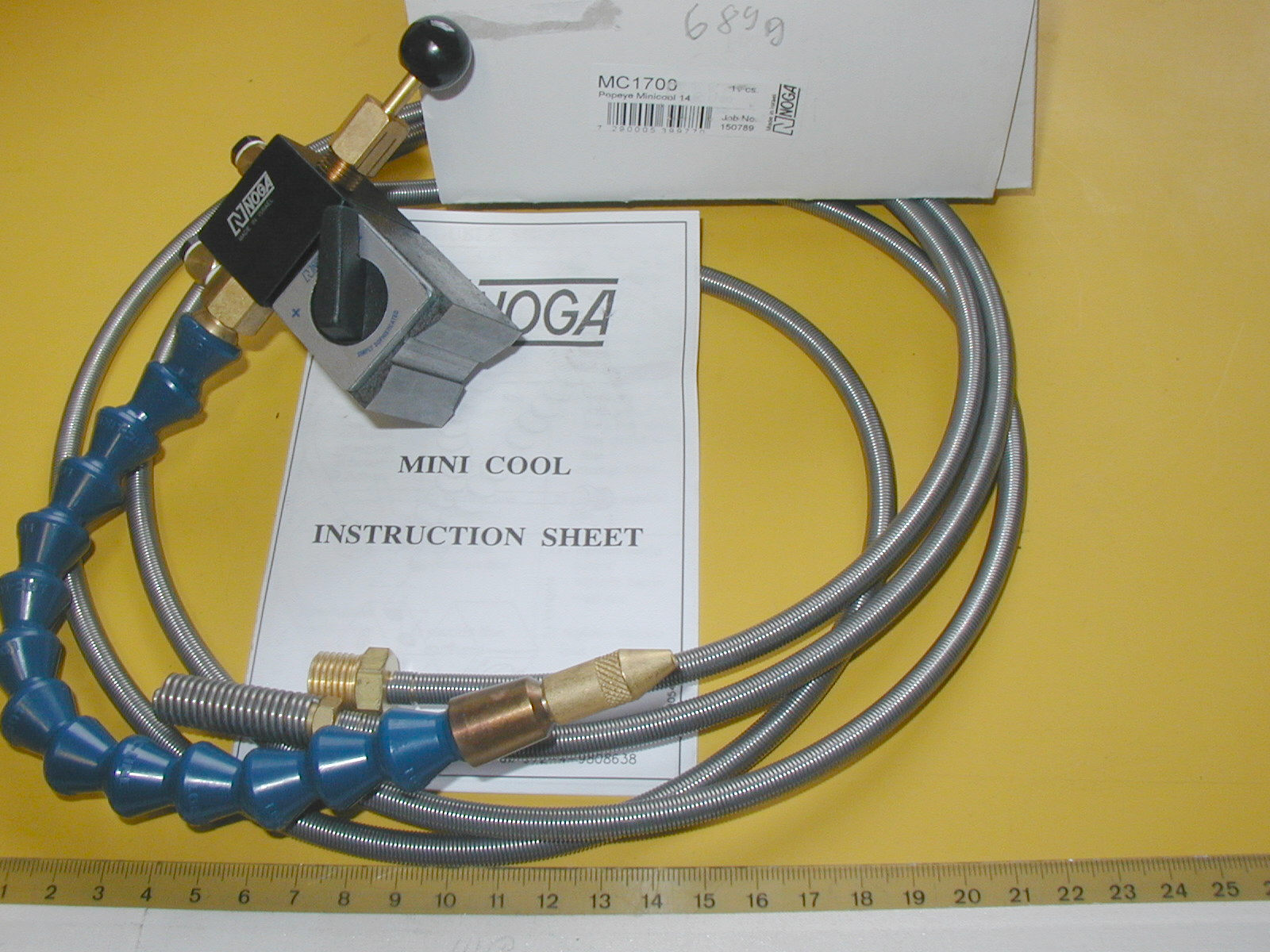

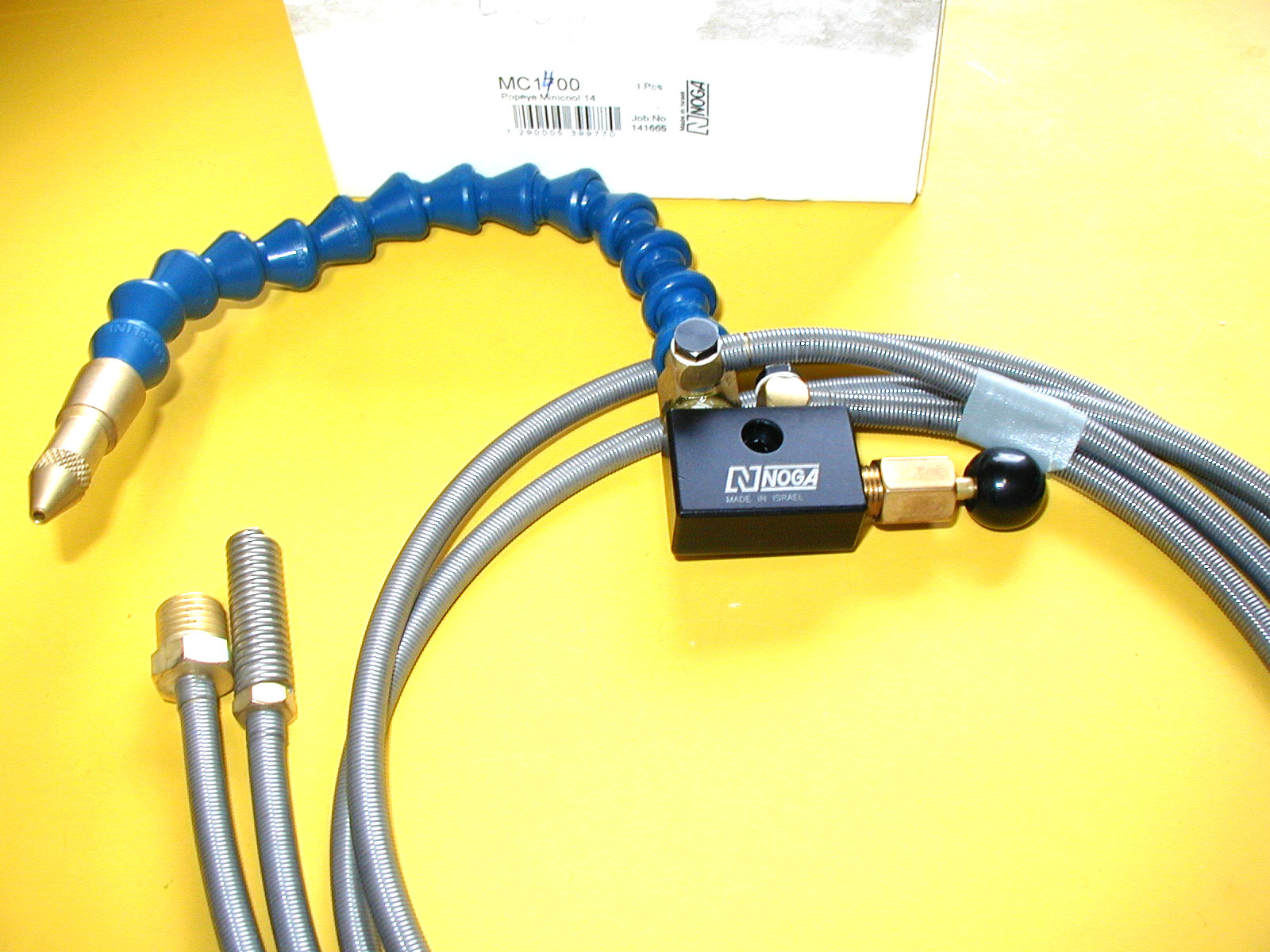

MC 1700 original montiert und verpackt mit Beschreibung!

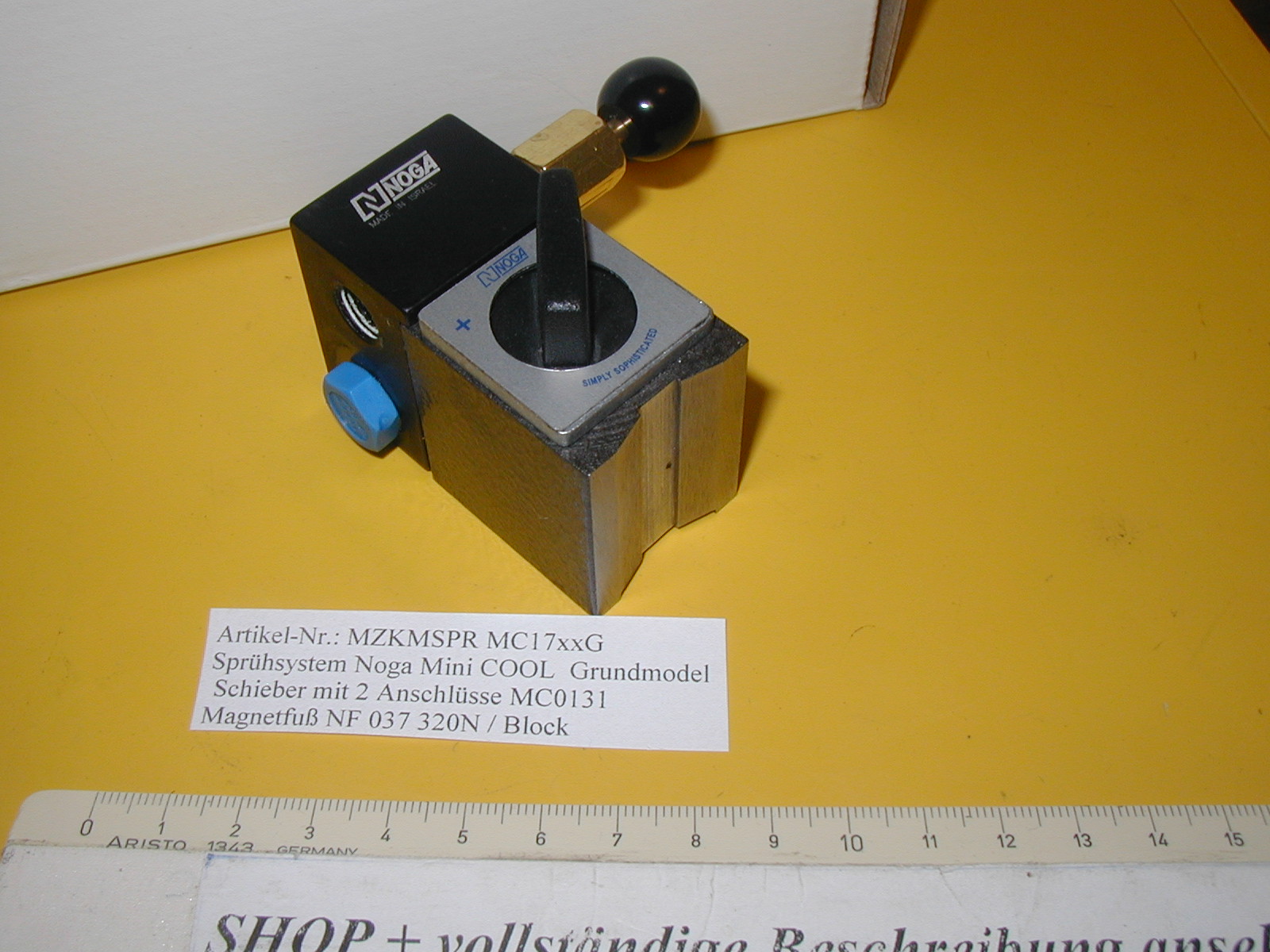

Achtung Bild Sockel zu MC17xxG

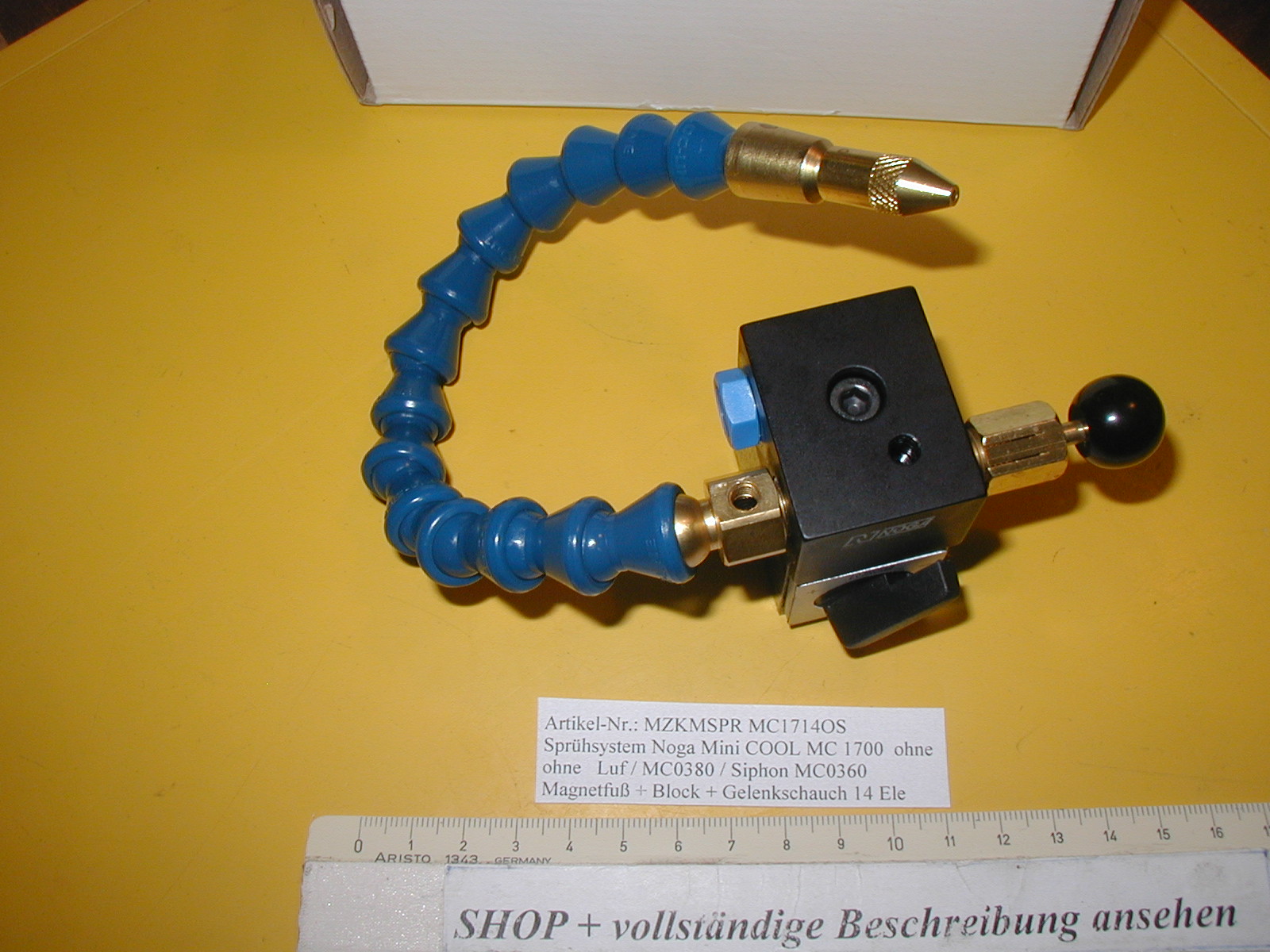

MC 1700 ohne Schläuche = MC 1714OS
Hier können Sie Ihr Kühlmittel-Sprühsystem neu zusammenstellen.
Bestellnummer
|
Grundausstattung
|
Gelenkschlauch
|
Schlauch Luft / Siphon
|
MZKMSPR.MC1700
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
1m / 1m
|
MZKMSPR.MC17xxG
|
Magnetfuß + Ein/ Ausschalter
|
ohne
|
ohne
|
MZKMSPR.MC1714OS
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
ohne
|
MZKMSPR.MC1711
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
1m / 1m
|
MZKMSPR.MC1712
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
1m / 2m
|
MZKMSPR.MC1721
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
2m / 1m
|
MZKMSPR.MC1722
|
Magnetfuß + Ein/ Ausschalter
|
14 Elemente = 264mm
|
2m / 2m
|
MZKMSPR.MC1811
|
Magnetfuß + Ein/ Ausschalter
|
19 Elemente = 334mm
|
1m / 1m
|
MZKMSPR.MC1812
|
Magnetfuß + Ein/ Ausschalter
|
19 Elemente = 334mm
|
1m / 2m
|
MZKMSPR.MC1821
|
Magnetfuß + Ein/ Ausschalter
|
19 Elemente = 334mm
|
2m / 1m
|
MZKMSPR.MC1822
|
Magnetfuß + Ein/ Ausschalter
|
19 Elemente = 334mm
|
2m / 2m
|
MZKMSPR.MC2011
|
Magnetfuß + Ein/ Ausschalter
|
29 Elemente = 479mm
|
1m / 1m
|
MZKMSPR.MC2012
|
Magnetfuß + Ein/ Ausschalter
|
29 Elemente = 479mm
|
1m / 2m
|
MZKMSPR.MC2021
|
Magnetfuß + Ein/ Ausschalter
|
29 Elemente = 479mm
|
2m / 1m
|
MZKMSPR.MC2022
|
Magnetfuß + Ein/ Ausschalter
|
29 Elemente = 479mm
|
2m / 2m
|
Bilder zu Änderungen

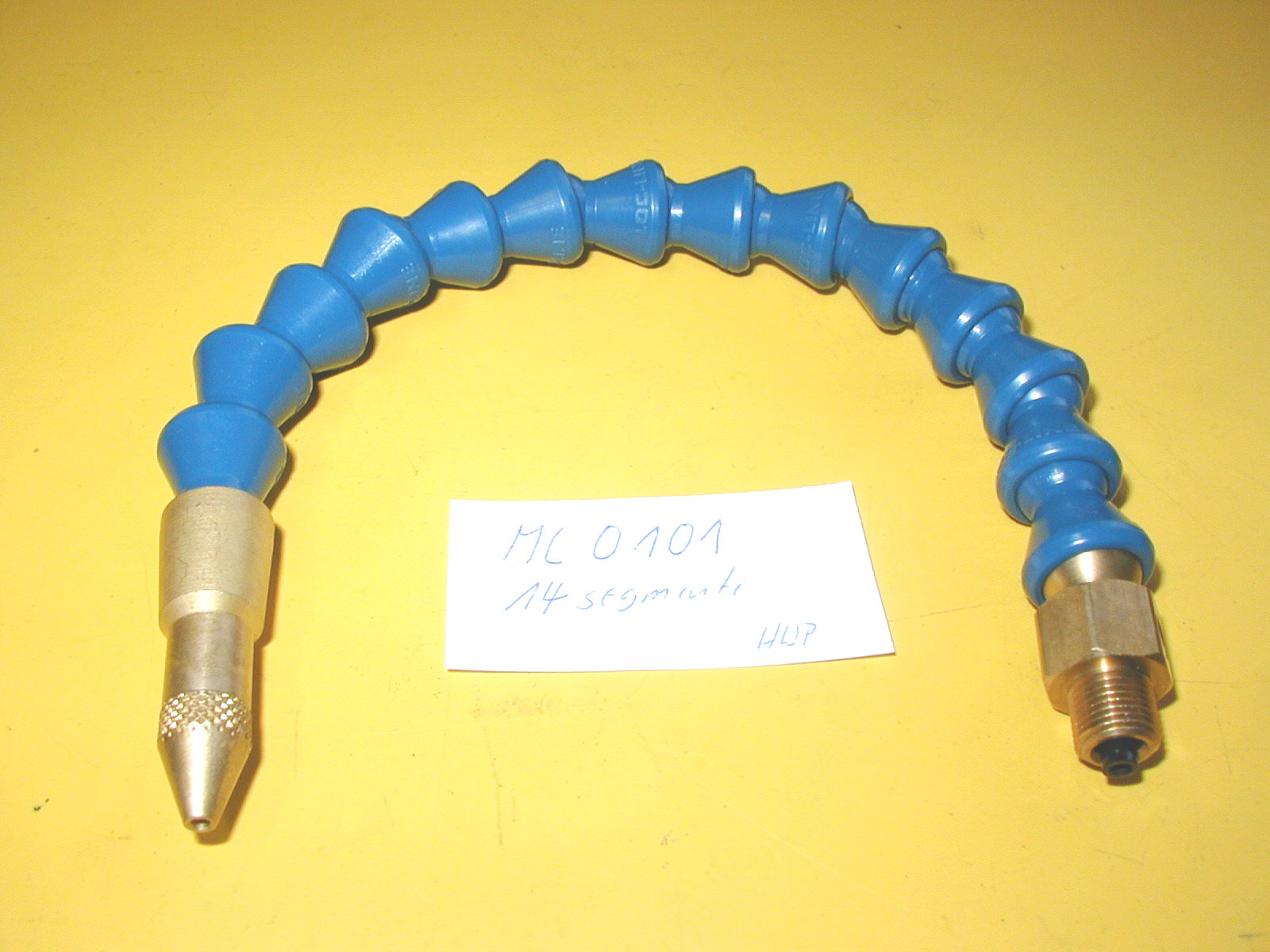

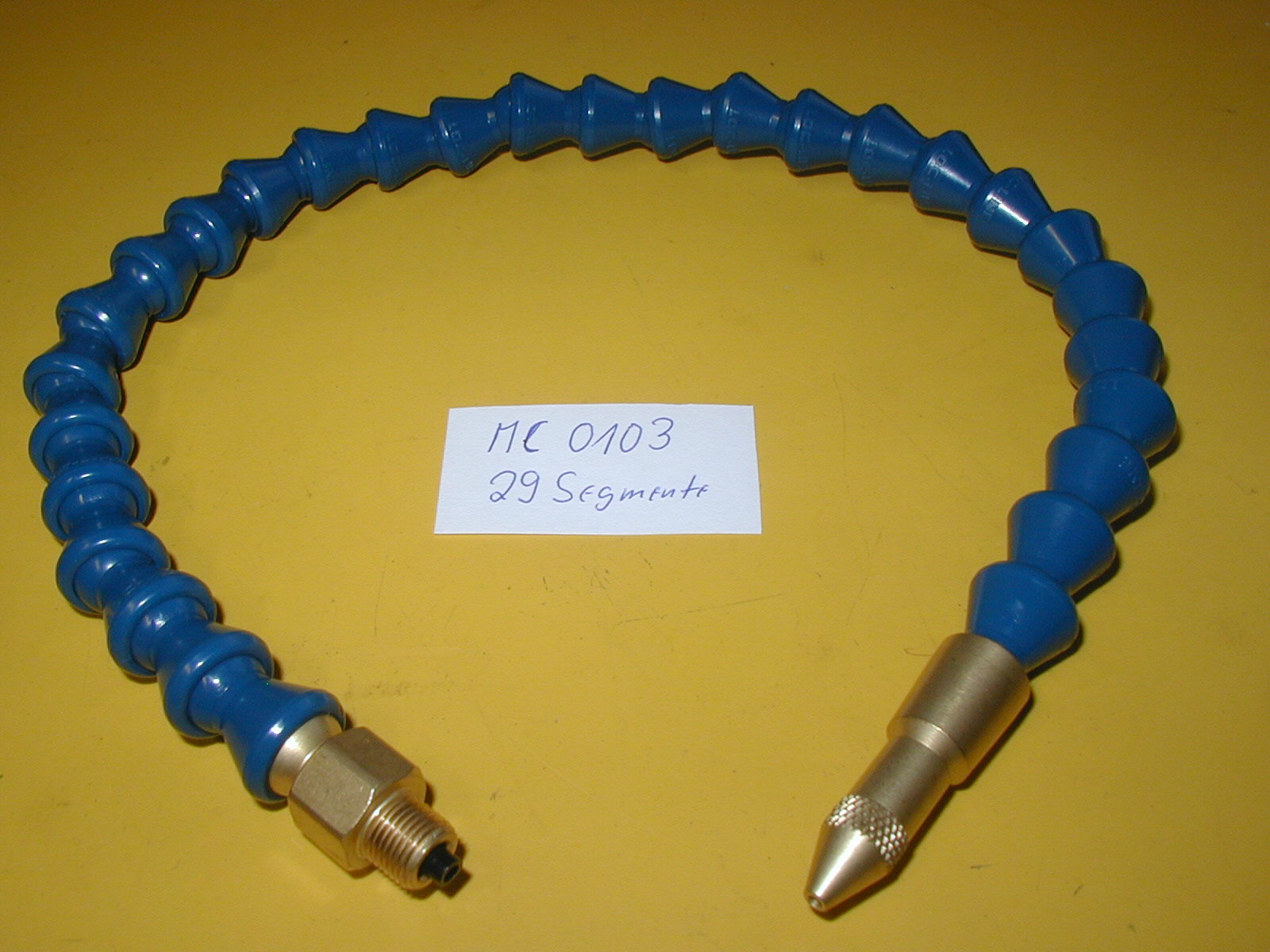

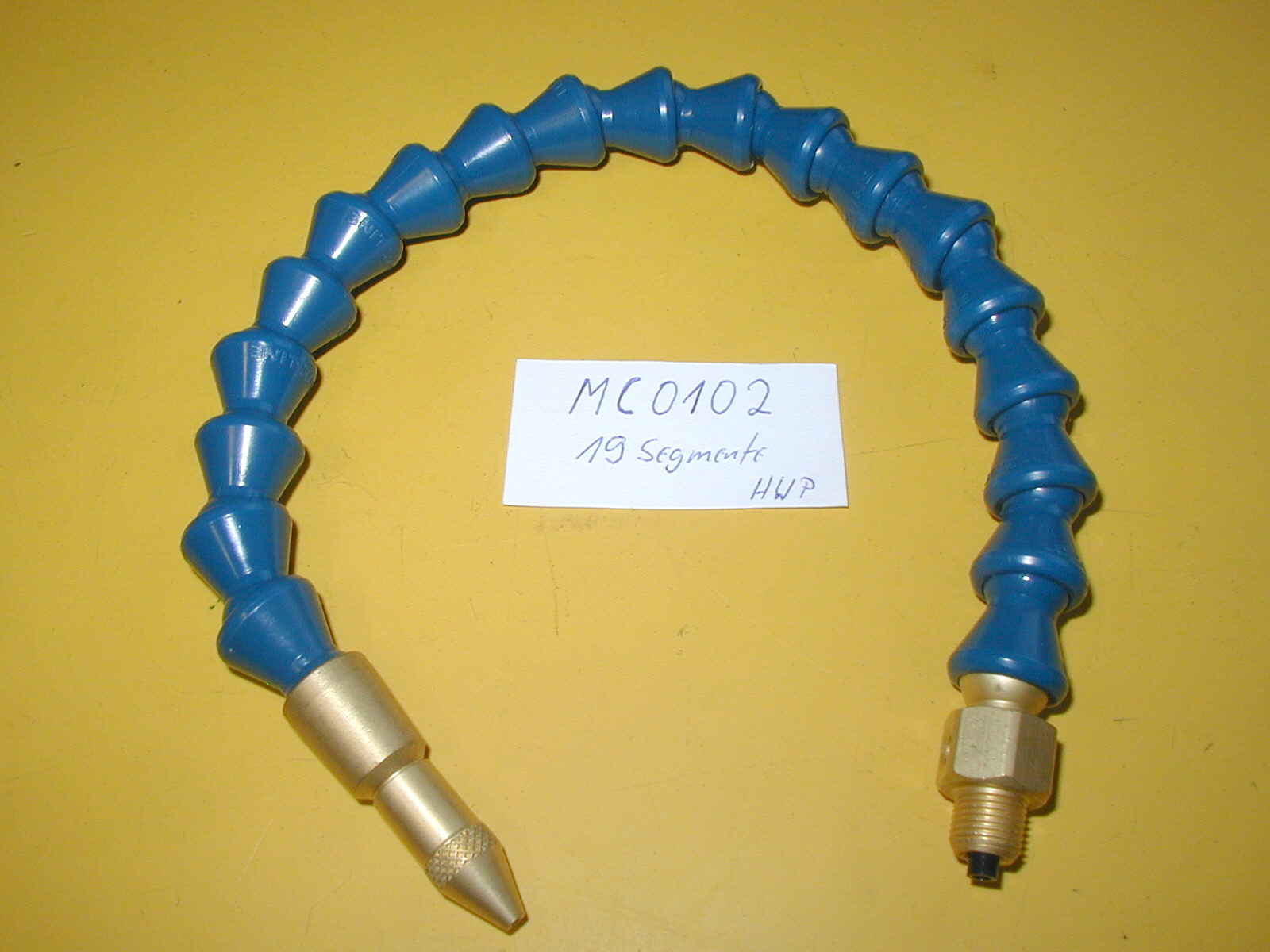

MC 0101 MC 0102 MC0103

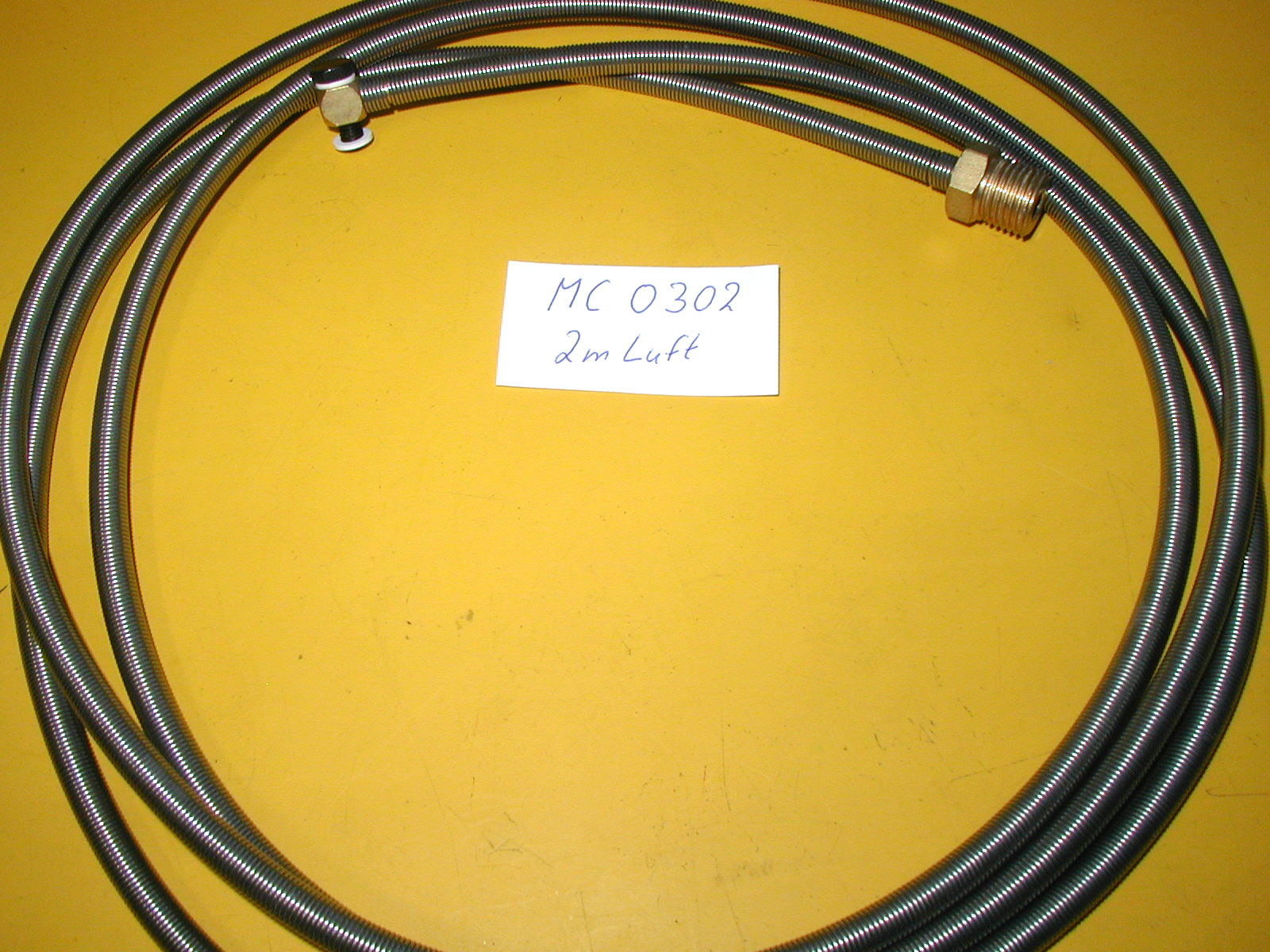

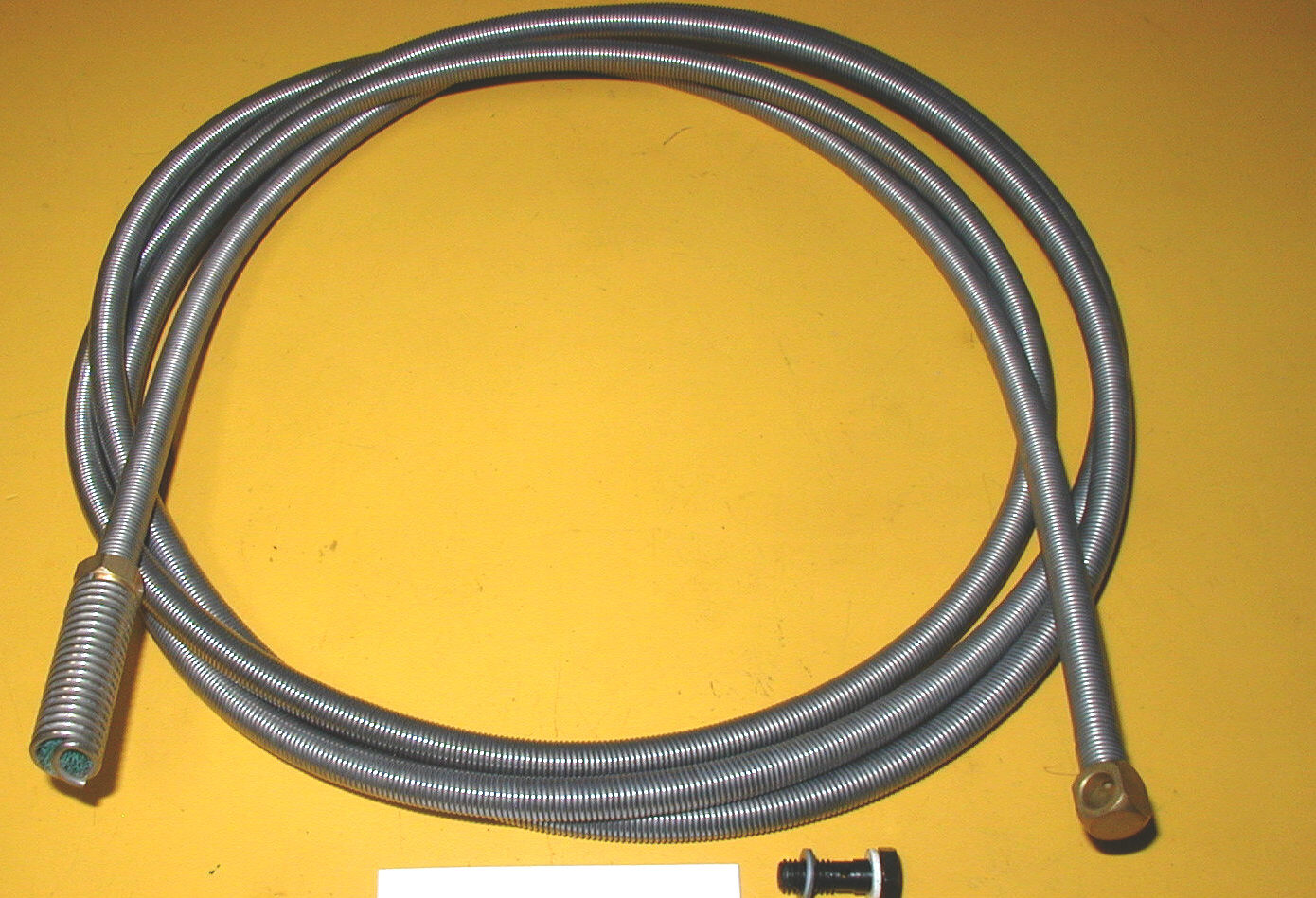

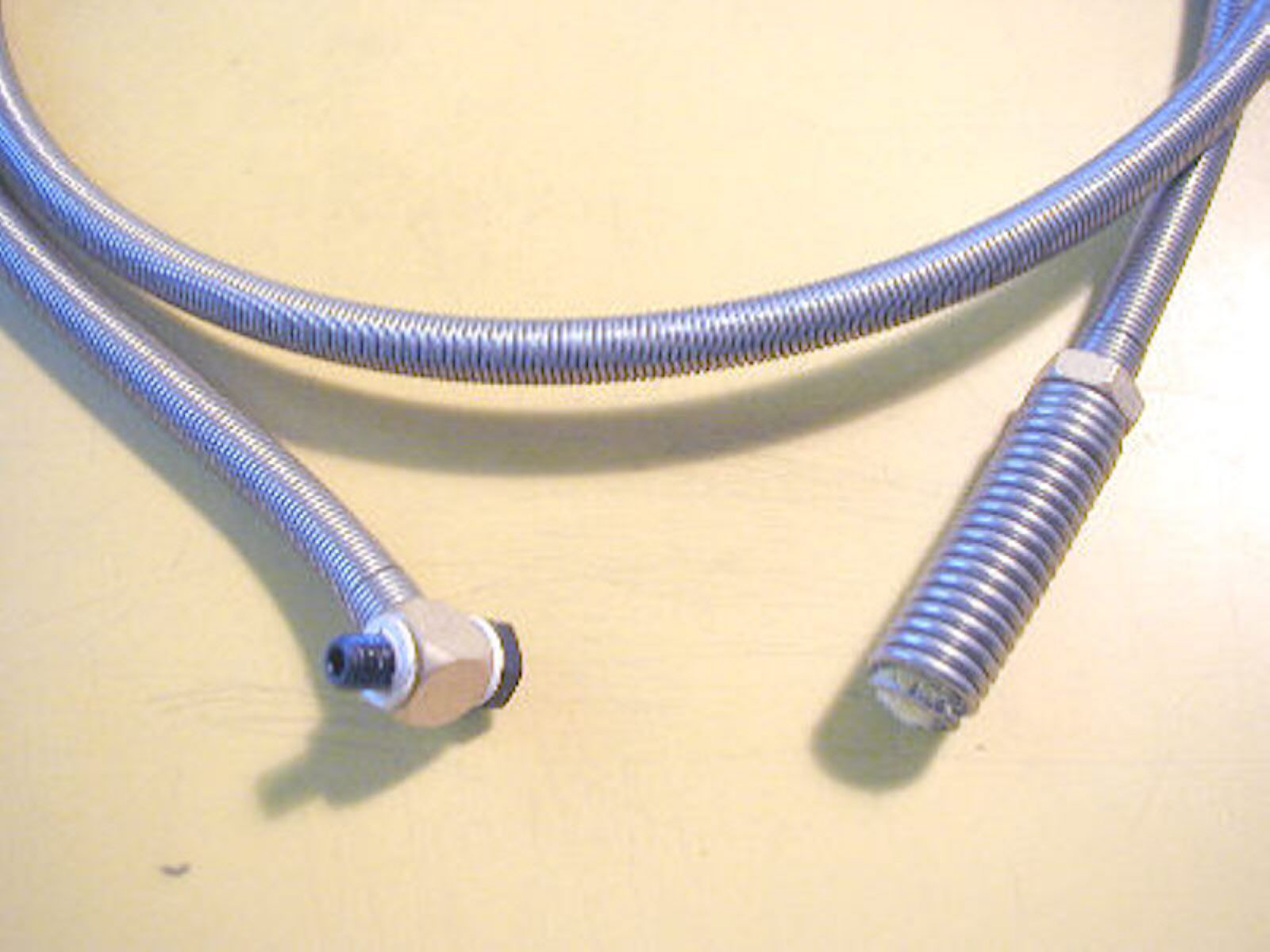

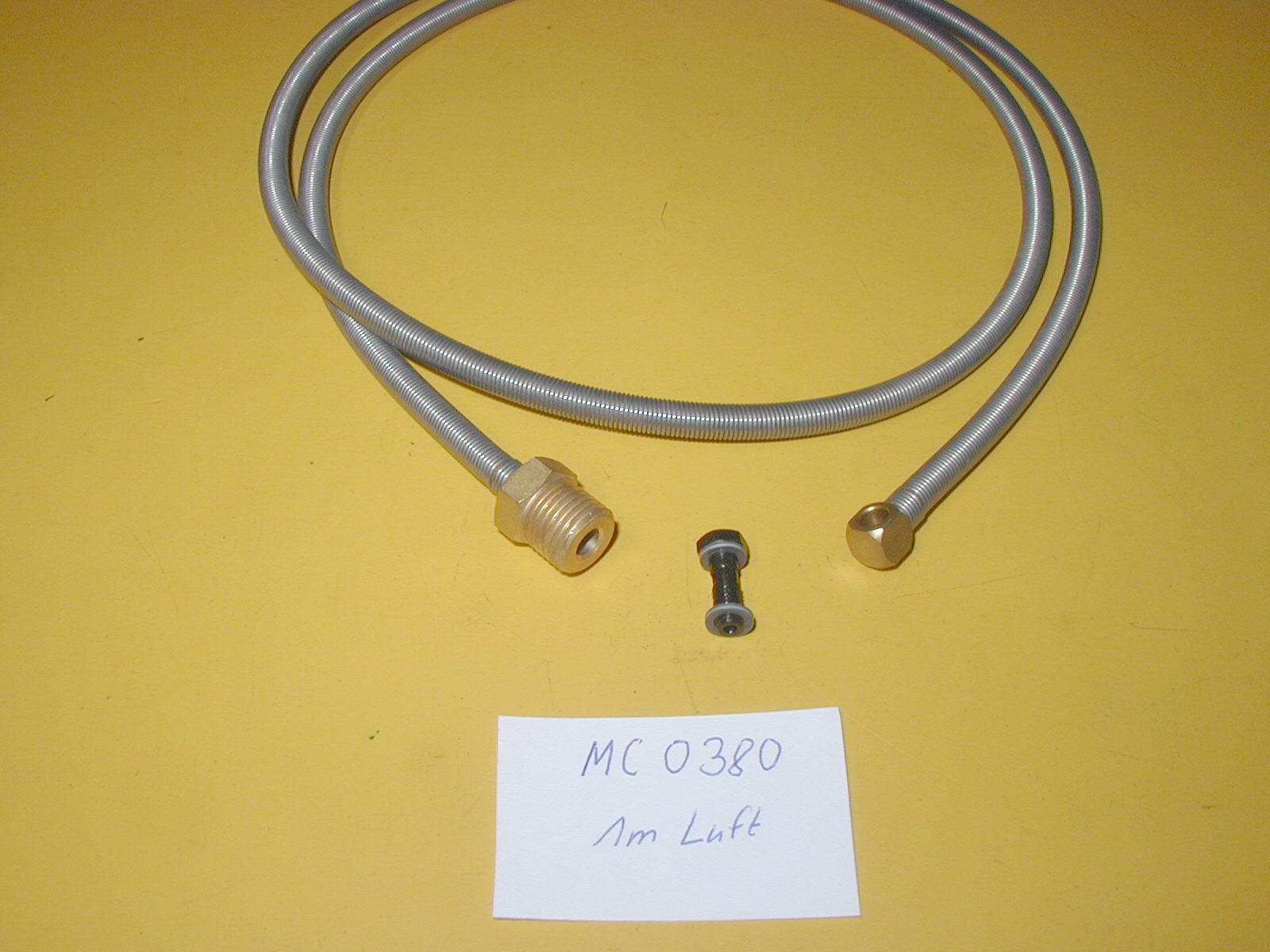

MC 0360 Sihon- Schlauch 1m / MC 0311Sihon- Schlauch 2m / MC 0380 Luft- Schlauch 1m / MC 0302 Luft- Schlauch 1m
Beschreibung Hersteller: NOGA
Zur optimalen und sparsamen Verteilung von Kühlmitteln! Punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung;Separater Ein und Ausschalter; Mit oder ohne Magnetfuß.
Das Kühlmittel wird zerstäubt! Die Anlage wird mit Pneumatik betrieben. Die Luft wird über einem Ein und Ausschalter zugeführt.
Mit diesem ist eine Mengenregulierung verbunden. Die Menge des Kühlmittels wird separat eingestellt.
Das Gerät MC 1700 besteht aus folgenden Teilen .
1 Magnetblock schaltbar 30 x 36,5 x34 mm; 1 Steuerventil ; 1 Sprühleitung mit verstellbarer Düse ;
1 Ansaugleitung Flüssigkeit 1m mit Filter ;
1 Druck- Zufuhrleitung 1m mit Anschluss Außengewinde G 1/4“
Ansaug- und Druckzufuhrleitung mit Metall- Spiralmantel zum Späneschutz .
Bedienungsanleitung !
Installation : Die Düse soll ca. 50 mm Abstand zum Kühlung-Punkt haben.
Magnet so ansetzen dass der Abstand gleich bleibt . Achse der Vorschubbewegung !
Druckluftschlauch an Leitung anschließen. Ansaugschlauch in Kühl- Schmierflüssigkeit hängen.
Achtung die Flüssigkeit darf nicht höher als die Lage der Sprühdüse sein.
Nutzungsanweisung !
Knopf ziehen an Überwurfmutter.
Luftmenge kann an Überwurfmutter reguliert werden.
Die Flüssigkeitsmenge wird an vorderer Düse reguliert.
Durch verdrehen wird die Flüssigkeitsmenge zum Luftverbrauch eingestellt.
Original Beschreibung wird in englisch mitgeliefert !
Bei auftretenden Fehlern bitte anrufen !
Verbrauch Laut Beschreibung NOGA
Druck
|
Verbrauch Luft
|
Emulsion 5 %
|
Emulsion 50 %
|
SAE10
|
2bar
|
15 l/min
|
1 l/h
|
2 l/h
|
1 l/h
|
5bar
|
20 l/min
|
7 l/h
|
6 l/h
|
2,5 l/h
|
8bar
|
35 l/min
|
9 l/h
|
8 l/h
|
3,5 l/h
|
Unser Einsatz !
Wir haben die Systeme in Einsatz. Bei Nuten Fräsarbeiten benötigen wir je Stunde ca. 0,2 Liter Emulsion 5 % !
Als Zusatz wird der Druck über ein Konstant-Druckregler auf 2,5 bis 3 bar eingestellt.
Die Sprühmenge sollte nicht zu hoch sein. ( Sprühnebel )
Eine Luftmenge die die Späne aus der Fräsnut drücken bei gleichzeitigem Aufbau eines leichten Schmierfilms genügt!
Dabei ist die Düse soweit zu öffnen das auf dem Material ein leichter Film zu sehen ist. Hier kühlt die Luft mit Aufbau eines Schmierfilms.
Die Kühlmittelmenge lässt sich bis auf Null regulieren . Der Luftmenge wird am Ventil oder durch Druckregulierung eingestellt.
Wir haben in die Luftleitung ein Absperrventil gesetzt.
Eine automatische Steuerung kann nur über ein Zusatzventil gesteuert werden.
Elektropneumatisch oder hydropneumatisch als Zu-Schaltventil in Luftzufuhr!
Zwischenstück( Nippel )mit 1/4" Innengewinde zur Schnellverschlusskupplung kann geliefert werden.
Die Original Anlagen MC 1700 sind auf Lager !

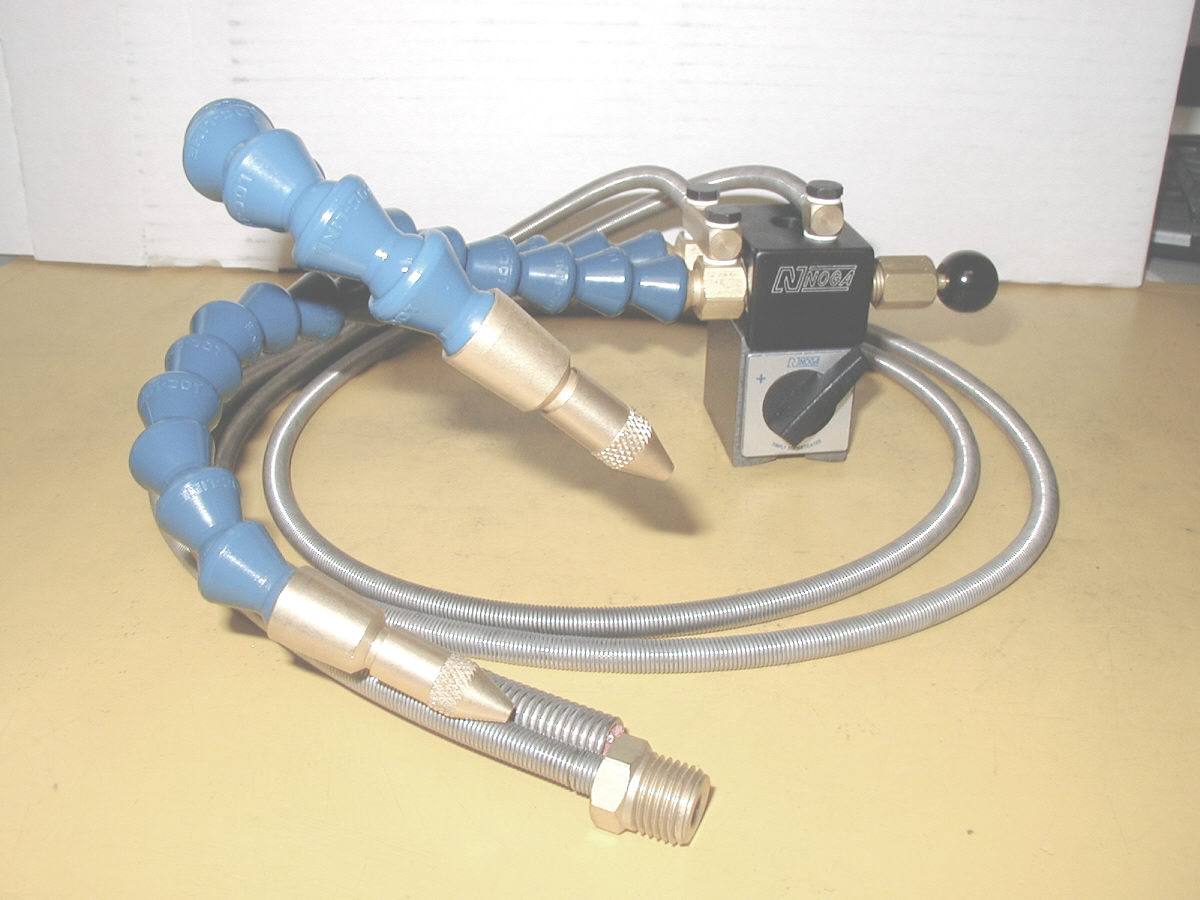

Neu Schlauch mit Siphon 1m zum Doppelanschluss!
MC 0130 Einstelldüse auf Bestellung 2 Gelenkschlauch-
Anschlüsse
Diese auf Anfrage

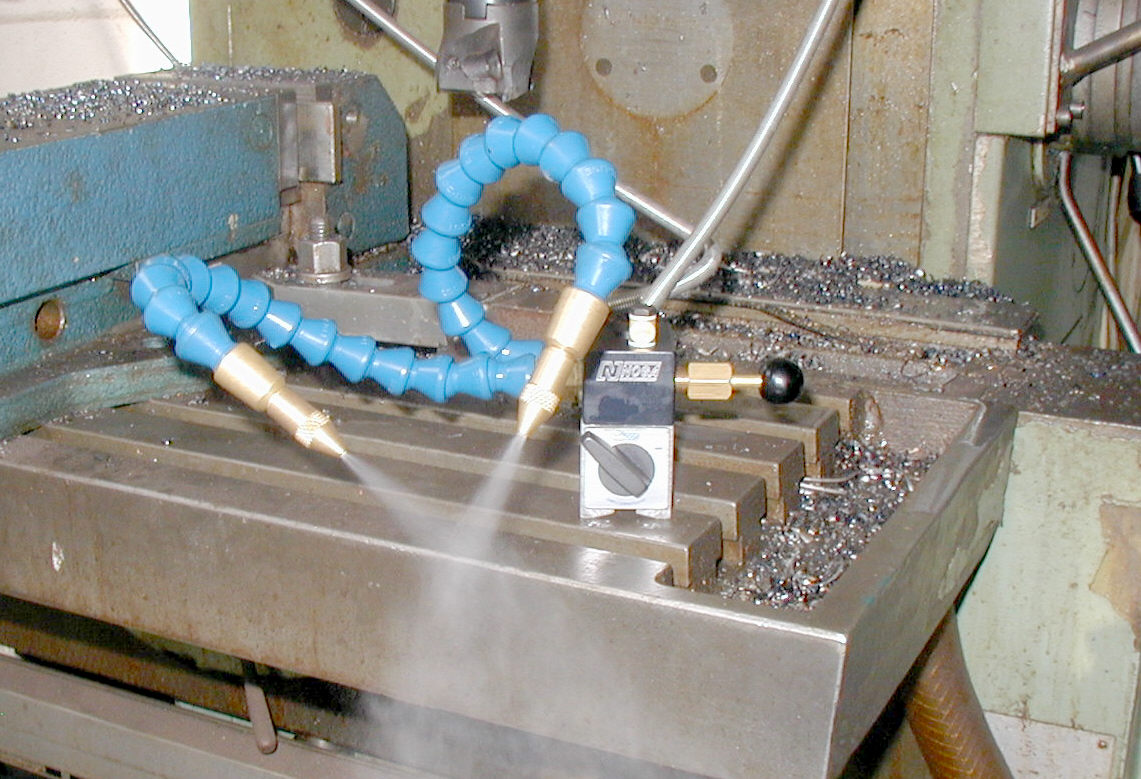

mit 2 Sprühschläuchen

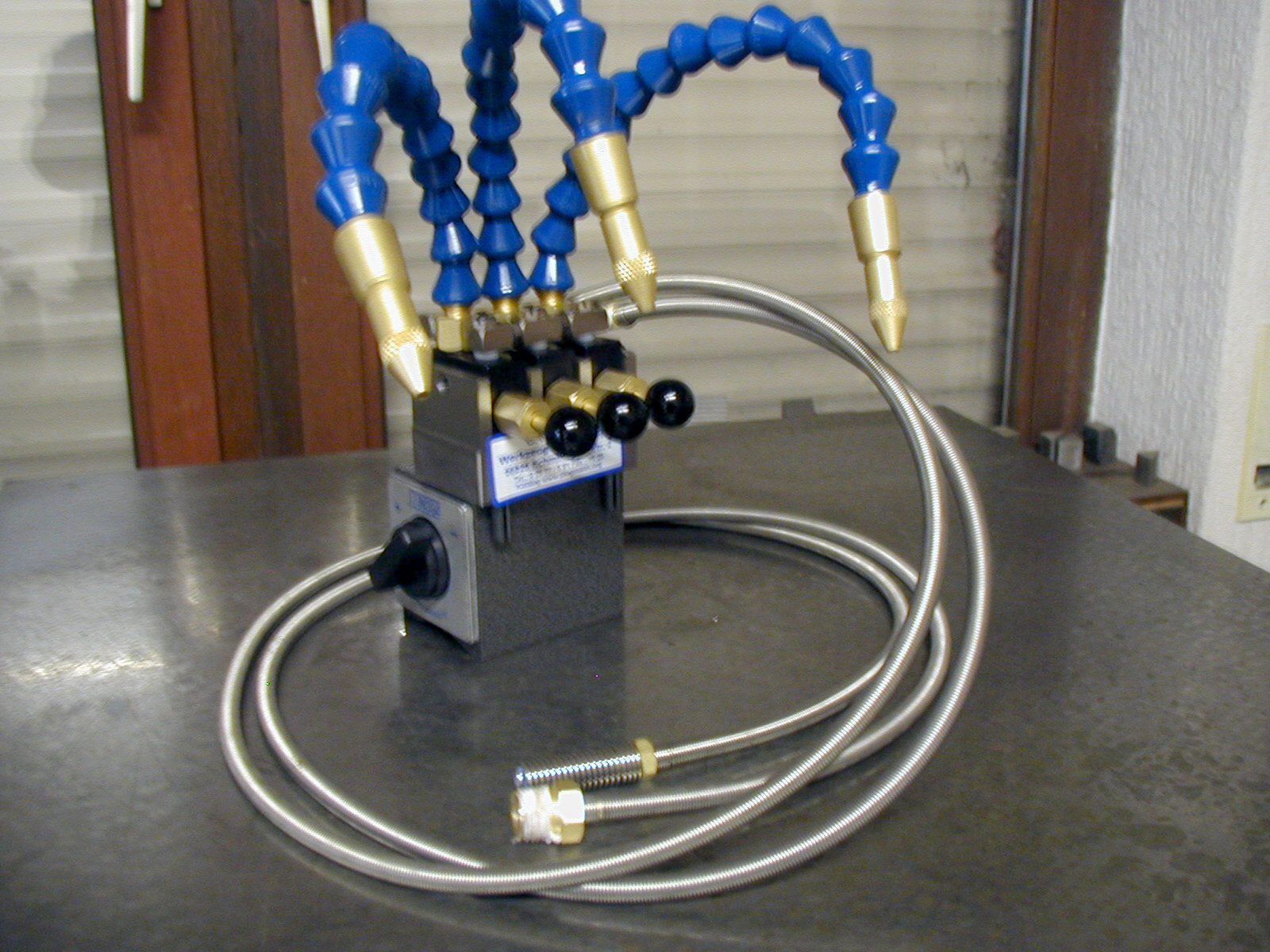

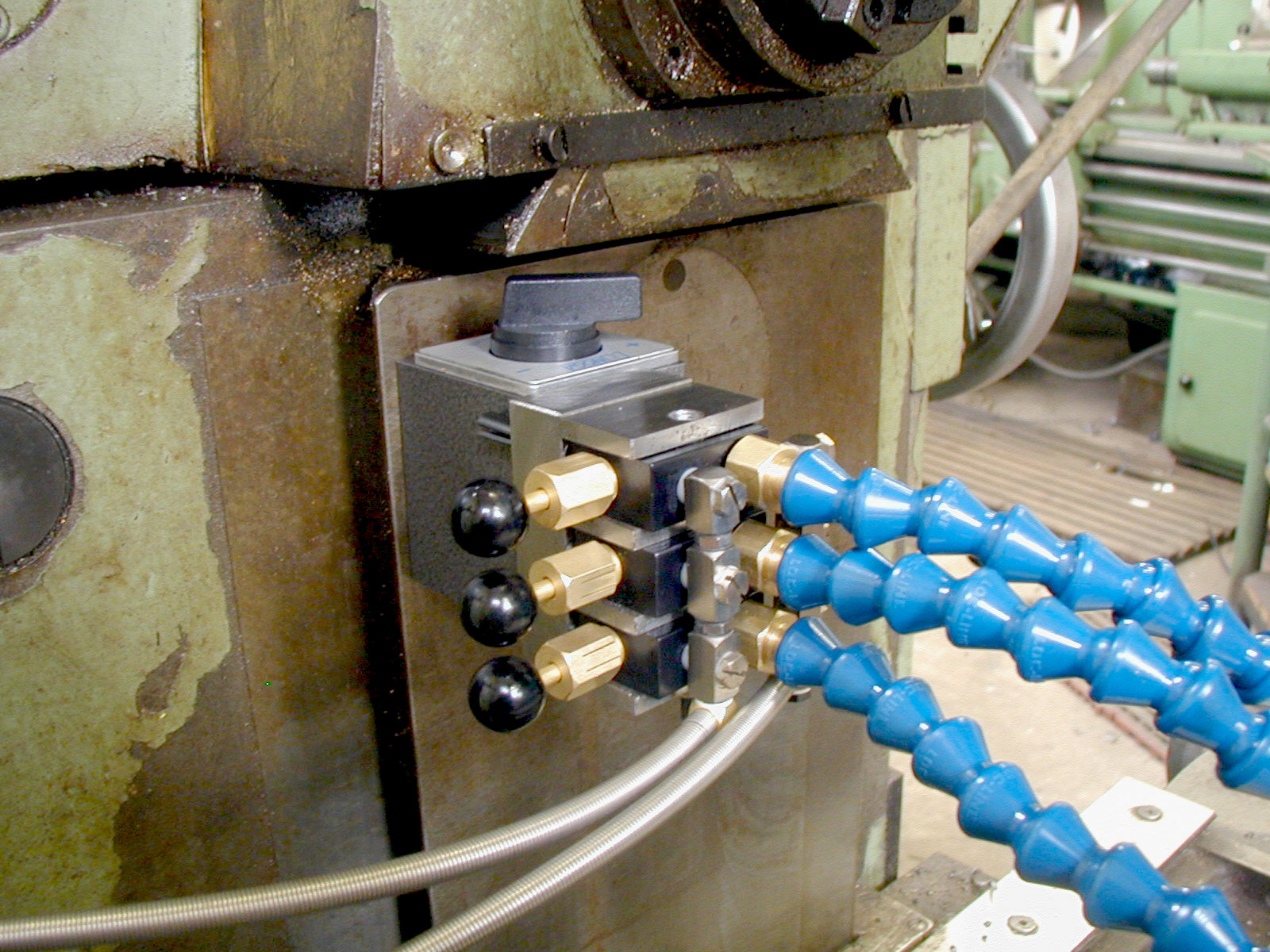

Neu mit 3 Sprühschläuchen als Sonderkonstruktion

MC 3703
