Kategorien Normteile Bedienelemente DIN 950 Typ D K Alu Handrad Handräder Ø 080 bis 160
DIN 950 Typ D K Alu Handrad Handräder Ø 080 bis 160
Artikel-Nr.: VNHRALDk080-160KWir können liefern. Lieferzeitraum: 5 Tage

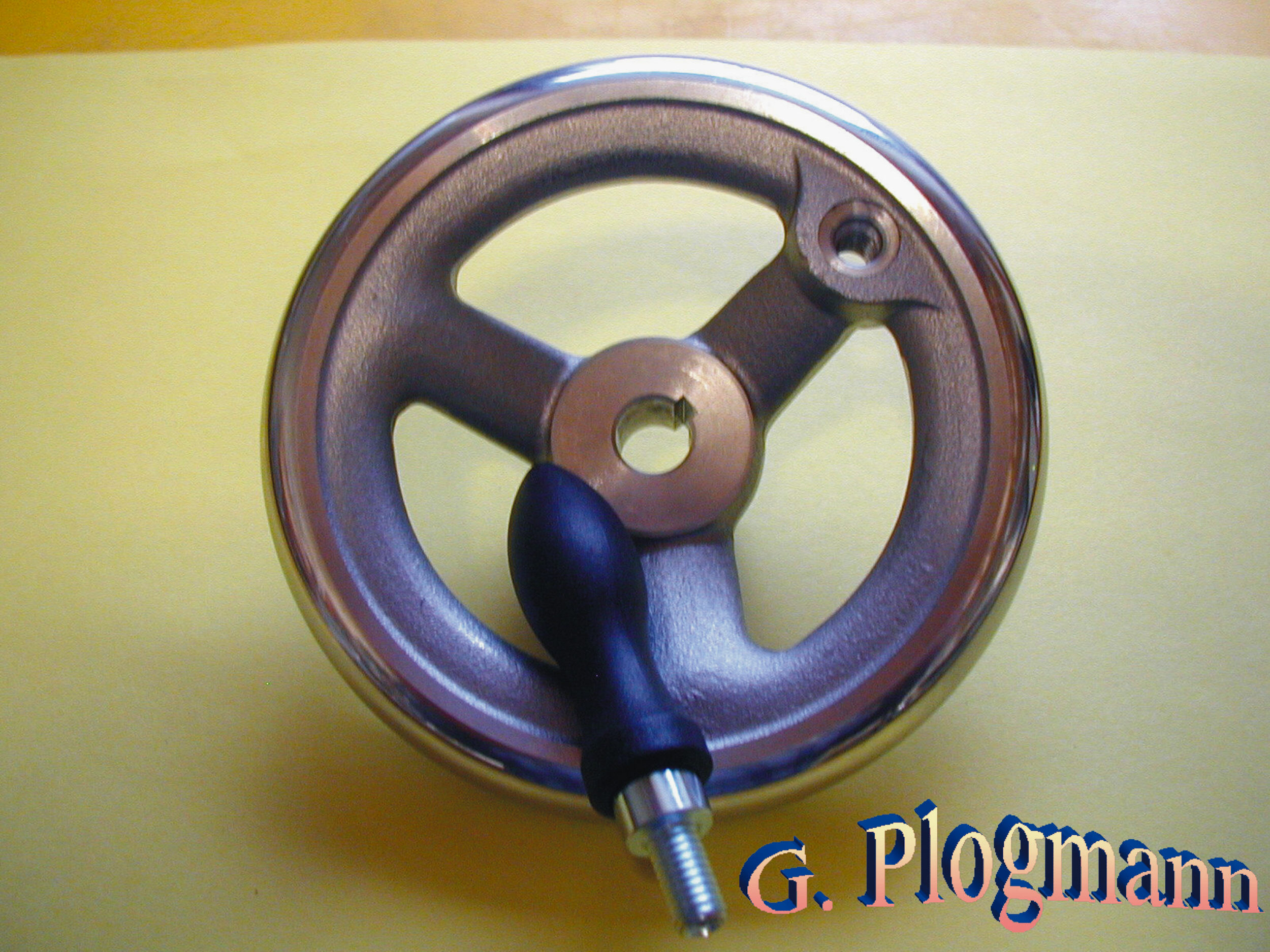

Handräder Alu DIN 950
Ausführung Typ AL Form D...K
Mit Nute und drehbaren Kunststoff- Ballen-Griff !
Hier werden nur Teile mit angestrebten Bestand 1 und größer angeboten.
Größen mit Sollbestand 0 können auf Bestellung verkauft werden.
Bei Bestellung wird eine Lieferzeit von 3 Wochen benötigt.
3 Speichen bis Ø 200 ab 250 5 Speichen !
|
Bestellnummer / Variante |
Ø Außen |
Bohrung Ø H7 |
Nute b P9 |
Nabe Außen Ø |
Länge Nabe |
Gesamtlänge |
Gewinde für Griff |
Gewicht g |
Bestand Soll |
|
VNHRAL080D10K |
80 |
10 |
3 |
24 |
16 |
29 |
M 6 |
123 |
1 |
|
VNHRAL080D12K |
80 |
12 |
4 |
24 |
16 |
29 |
M 6 |
123 |
0 |
|
VNHRAL100D10K |
100 |
10 |
3 |
26 |
17 |
33 |
M 6 |
170 |
1 |
|
VNHRAL100D12K |
100 |
12 |
4 |
26 |
17 |
33 |
M 6 |
170 |
0 |
|
VNHRAL125D12K |
125 |
12 |
4 |
28 |
18 |
36 |
M8 |
250 |
1 |
|
VNHRAL125D14K |
125 |
14 |
5 |
28 |
18 |
36 |
M8 |
250 |
0 |
|
VNHRAL140D14K |
140 |
14 |
5 |
30 |
19 |
39 |
M8 |
320 |
1 |
|
VNHRAL140D16K |
140 |
16 |
5 |
30 |
19 |
39 |
M8 |
320 |
0 |
|
VNHRAL160D14K |
160 |
14 |
5 |
33 |
20 |
40 |
M10 |
439 |
0 |
|
VNHRAL160D15K |
160 |
15 |
5 |
33 |
20 |
40 |
M10 |
439 |
1 |
|
VNHRAL160D16K |
160 |
16 |
5 |
33 |
20 |
40 |
M10 |
439 |
1 |
|
VNHRAL180D16K |
180 |
16 |
5 |
35 |
22 |
43 |
M10 |
643 |
0 |
|
VNHRAL180D18K |
180 |
18 |
6 |
35 |
22 |
43 |
M10 |
643 |
0 |
|
VNHRAL200D18K |
200 |
18 |
6 |
38 |
24 |
45 |
M10 |
850 |
0 |
|
VNHRAL200D20K |
200 |
20 |
6 |
38 |
24 |
45 |
M10 |
850 |
0 |
|
VNHRAL200D22K |
200 |
22 |
6 |
38 |
24 |
45 |
M10 |
850 |
0 |
|
VNHRAL250D22K |
250 |
22 |
6 |
45 |
28 |
50 |
M12 |
1250 |
0 |
|
VNHRAL250D24K |
250 |
24 |
8 |
45 |
28 |
50 |
M12 |
1250 |
0 |
|
VNHRAL250D26K |
250 |
26 |
8 |
45 |
28 |
50 |
M12 |
1250 |
0 |
|
VNHRAL315D26K |
315 |
26 |
8 |
53 |
33 |
56 |
M12 |
1900 |
0 |
|
VNHRAL315D28K |
315 |
28 |
8 |
53 |
33 |
56 |
M12 |
1900 |
0 |
|
VNHRAL315D30K |
315 |
30 |
8 |
53 |
33 |
56 |
M12 |
1900 |
0 |
|
VNHRAL400D30K |
400 |
30 |
8 |
65 |
38 |
63 |
M16 |
2400 |
0 |
|
VNHRAL400D32K |
400 |
32 |
10 |
65 |
38 |
63 |
M16 |
2400 |
0 |
|
VNHRAL400D34K |
400 |
34 |
10 |
65 |
38 |
63 |
M16 |
2400 |
0 |
|
VNHRAL500D34K |
500 |
34 |
10 |
78 |
45 |
72 |
M16 |
5470 |
0 |
|
VNHRAL500D36K |
500 |
36 |
10 |
78 |
45 |
72 |
M16 |
5470 |
0 |
|
VNHRAL500D40K |
500 |
40 |
12 |
78 |
45 |
72 |
M16 |
5470 |
0 |
Übersicht zu Handräder Alu DIN 950
Handräder gibt es in verschiedenen Ausführungen !
Wir können folgende Ausführungen liefern :
GG =Guss oder AL =Aluminium
Bezeichnung / Typ
A= ohne Ballengriff ; F = fester Ballengriff ; D drehbarer Ballengriff ;
B = glatte Bohrung H7 ; K mit Nabennut ; V als Vierkant ;
Eigene Version E..B oder K Handrad mit Gewinde zu Griff !
Griffe können in Stahl oder Kunststoff mit festen oder beweglichen Griffen geliefert werden !
Aluminium
Nach DIN 950 können folgende Größen geliefert werden.
|
Ø Außen |
Bohrung Ø H7 |
Vierkant H11 |
Nute nach DIN b P9 |
Nabe Außen Ø |
Länge Narbe |
Gesamtlänge |
Gewinde für Griff |
Griff Ø |
|
80 |
6; 10 ; 12 |
V9 |
2; 3; 4 |
24 |
16 |
29 |
M 6 |
16 |
|
100 |
8; 10 ; 12 |
V9 |
3; 3; 4 |
26 |
17 |
33 |
M 6 |
16 |
|
125 |
10; 12;14 |
V11 |
3; 4; 5 |
28 |
18 |
36 |
M8 |
20 |
|
140 |
12; 14; 16 |
- |
4; 5; 5 |
30 |
19 |
39 |
M8 |
20 |
|
160 |
12; 14 ; 15; 16 |
V12 |
4; 5;5;5 |
33 |
20 |
40 |
M10 |
25 |
|
180 |
16; 18 |
- |
5; 6 |
35 |
22 |
43 |
M10 |
25 |
|
200 |
14; 18; 20; 22 |
V14 |
5; 6 ; 6; 6 |
38 |
24 |
45 |
M10 |
25 |
|
250 |
16; 22; 24; 26 |
V17 |
6; 6; 8;8 |
45 |
28 |
50 |
M12 |
32 |
|
315 |
18; 26; 28 ; 30 |
V19 |
6; 8 ;8;8 |
53 |
33 |
56 |
M12 |
32 |
|
400 |
30;32;34 |
V24 |
8 ;10 ;10 |
65 |
38 |
63 |
M16 |
32 |
|
500 |
34;36;40 |
V27 |
10;10;12 |
78 |
45 |
72 |
M16 |
32 |
Liefermöglichkeit siehe Tabellen mit Varianten.
Teile die sich auf Lager befinden werden binnen 3 Arbeitstage nach Zahlungseingang versandt.
Alle sonstige Varianten werden mit 3 Wochen Lieferzeit verkauft.
Teile die in obiger Tabelle angegeben sind können mit 3 Wochen Lieferfrist hier angeboten werden.
Folgende Variationen werden hier angeboten.
Handräder Alu DIN 950 Ausführung Alu A .B
Handräder Alu DIN 950 Ausführung Alu D .B
Handräder Alu DIN 950 Ausführung Alu D. K
Handräder Alu DIN 950 Ausführung Alu E. B
Handräder Alu DIN 950 Ausführung Alu F. B auf Anfrage
Handräder Alu DIN 950 Ausführung Alu F .K auf Anfrage
Handräder Alu DIN 950 Ausführung Alu E .K auf Anfrage
Handräder Alu DIN 950 Ausführung Alu E .K auf Anfrage
Weitere auf Bedarf bitte anfragen.
Handräder DIN 950 Ausführung mit Vierkant und oder Guss
werden als Einzelanfragen nicht über EBAY angeboten!
